Productierichtlijnen Buislasersnijden

Productafmetingen

Maximale product lengte

Producten mogen niet langer zijn dan 5850mm

Minimale product lengte

De minimale productlengte is afhankelijk van de wanddikte van het profiel:

Wanddikte 1 t/m 4mm: minimaal 5mm

Wanddikte 5 t/m 12mm: minimaal 2x de wanddikte

Maximale profielgewicht

Het maximale profielgewicht bedraagt 40 kg per meter

Minimale gat/sleufmaat

De minimale gat/sleufmaat is gelijk aan de wanddikte van het profiel

Te kleine en/of complexe gaten

Gaten die wij niet kunnen snijden omdat ze te klein of complex zijn, worden gegraveerd.

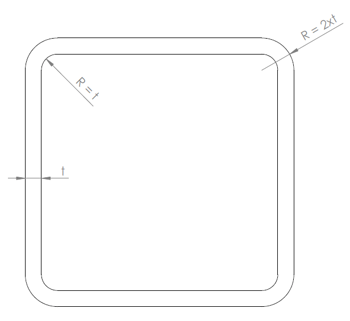

Radius koker

Wij controleren of de getekende radius van een koker overeenkomt met de wanddikte (t) van de profielen. De inwendige radius moet gelijk zijn aan de getekende wanddikte (R=t). De uitwendige radius dient gelijk te zijn aan 2x de getekende wanddikte (R=2*t).

Startpunten en microjoints

Een aansnijding van een product zal altijd een start- en stoppunt bevatten die zichtbaar zijn op het product. Tevens maakt OrderOn gebruik van microjoints welke zichtbaar kunnen zijn op het product.

Afronden van hoeken

Hoeken in de contour die scherp getekend zijn worden afgerond met een radius van 0,1mm + 0,1x de wanddikte.

Toleranties gesneden product

Tenzij anders aangegeven, snijden wij onze producten volgens de in de ISO 9013 norm vastgelegde toleranties voor thermisch snijden. Dit betekent dat de maten van producten die zijn gesneden met onze lasersnijmachines voldoen aan de grenstoleranties die in deze internationale norm zijn vastgelegd. Onze toleranties voor buislasersnijden zijn te vinden in de onderstaande tabel.
